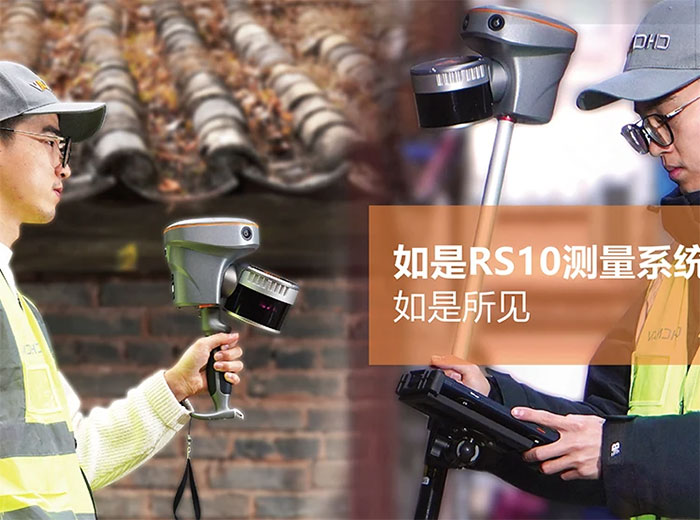

華測導航如是RS10三維激光掃描儀技術解析
華測導航如是RS10三維激光掃描儀,定位于高精度、高效率、智能化的三維數據采集,適用于測繪工程、數字孿生、智慧城市、文化遺產保護等領域。相較于傳統測繪設備,RS10融合了激光雷達(LiDAR)、慣性導航(IMU)、全景影像等技術,可在單站掃描3-5分鐘內完成數百萬點的數據采集,大幅提升外業效率,同時保證毫米級精度。
其核心競爭優勢包括:
國產化自主技術:擺脫進口設備依賴,性價比優于Leica、FARO等同級產品。
多源數據融合:激光點云+全景影像+GNSS/IMU定位,實現高精度實景建模。
智能化操作:支持無線控制、AI點云預處理,降低專業門檻。
激光掃描系統
測程與精度:最大測距2000m(90%反射率),測距精度±2mm,滿足大場景高精度需求,如礦山監測、大型建筑掃描。
掃描速度:最高100萬點/秒,單站全周掃描僅需3分鐘(全分辨率模式)。
多回波技術:可穿透植被,獲取地表真實高程數據,適用于林業調查、地形測繪。
多傳感器集成

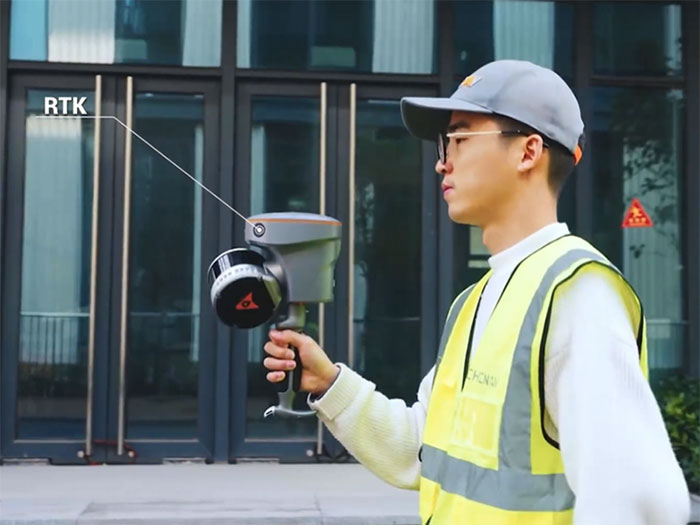

高精度IMU+GNSS:支持無控制點作業,尤其適合空曠地區(如高速公路、電力走廊)的快速測繪。
2000萬像素全景相機:自動融合RGB色彩信息,生成真彩色點云,提升模型可視化效果。
輕量化與防護設計
整機重量≤5kg,符合IP54防護等級,適應-20℃~50℃工作環境,適合野外長期作業。
華測為RS10配套了完整的點云處理方案,核心軟件包括:
FieldMaster外業控制APP

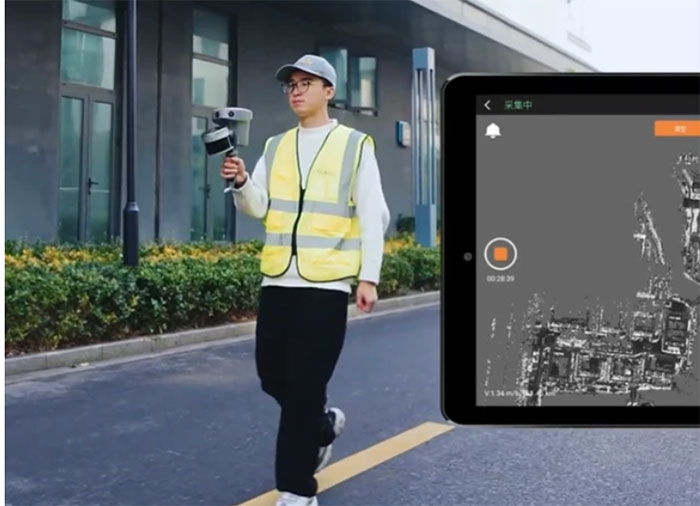

通過Pad或手機無線連接,實時預覽點云質量,支持掃描區域自定義、多站自動拼接。
LiDAR360點云處理平臺
自動配準:基于特征匹配算法,實現多站數據高精度拼接(精度優于3mm)。
AI分類:自動分離地面、建筑、植被等要素,提升BIM建模效率。
分析工具:支持土方計算、變形分析、橫縱斷面提取等工程應用。
第三方兼容性
導出LAS、E57、PCD等格式,無縫對接AutoCAD、Revit、3ds Max等軟件。
測繪與工程
地形測繪:快速生成高精度DEM/DSM,適用于礦山儲量計算、水利工程監測。
建筑BIM:掃描鋼結構、復雜廠房,逆向建模精度達LOD 300以上。
數字孿生與智慧城市
構建城市實景三維模型,助力規劃、交通、應急管理等數字化應用。
文化遺產保護
非接觸式掃描古建筑、石窟等,留存毫米級細節,支持修復與虛擬展示。
電力與交通
輸電線路巡檢、隧道變形監測,精度滿足行業規范(如±5mm變形監測要求)。
性價比優勢
售價約為進口品牌的60%-70%,服務響應更快,維修成本更低。
本土化適配
針對國內測繪規范優化軟件功能(如CASS數據導出),并提供定制化解決方案。
技術迭代
華測持續升級算法(如AI點云去噪、自動建模),未來或集成SLAM技術,拓展移動掃描應用。
華測導航如是RS10憑借高精度、高效率、智能化的特點,已成為國產三維激光掃描儀的標桿產品。其優勢不僅體現在硬件性能上,更在于完整的軟件生態和行業解決方案,能夠滿足測繪、工程、文化遺產等多領域需求。
隨著實景中國、數字孿生等國家戰略的推進,如是RS10三維激光掃描儀有望在智慧城市、自動駕駛高精地圖等新興市場進一步突破,推動國產高端測繪裝備的全球化競爭。
更多相關
“舊貌換新顏,喜迎亞運會”—— 徠卡3D銑刨應用于舊路改造
數字化路面銑刨進行中 項目難點——現有路面高低不平,平整度難保障 高爾夫路原有瀝青路面不...
全站儀免棱鏡測量步驟詳解
全站儀的免棱鏡測量(也稱作無棱鏡模式)是一種先進的測量技術,它允許用戶在不使用反射棱鏡的情況下直接測量遠處的目標。這種技術特別適用于在開闊區域進行大面積測量,比如農田、森林、湖泊等,或者在城市環境中進...

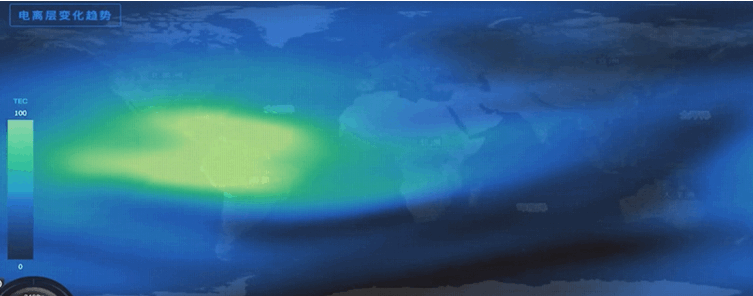

千尋位置如何應對衛星定位頭號“擾亂者”
手機導航會突然迷路,無人機會無故偏航,你可能還不知道,這背后的頭號“擾亂者”,是遠在天外的大氣電離層。電離層會折射衛星定位信號造成干擾,導致定位誤差的出現。 在電離層的強干擾下,千尋位置如何應對...

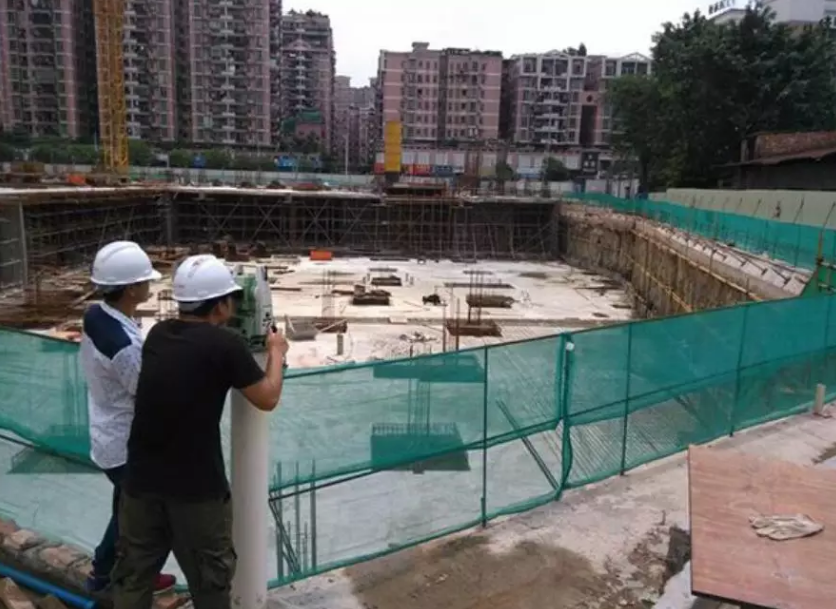

徠卡TS16全站儀+重復檢測程序讓基坑監測更容易
行業背景 隨著城市建設的發展,城市建筑的基坑開挖深度越來越深。基坑的開挖、錨固和降排水等工作,打破了地基原有的平衡狀態,引發了土體性狀、周邊環境、鄰近建筑、地下設施的變化。根據相關規范規定,開挖...

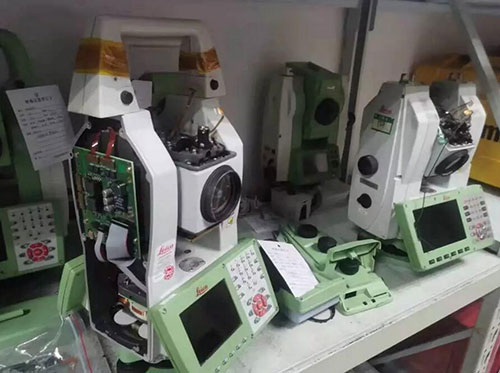

南京徠卡全站儀維修中心 江蘇維修徠卡全站儀
