(天寶)TrimbleSX10三維激光掃描儀在鐵路軌道檢測中的應用
項目總結
南寧某軌道在建中,需快速獲取周邊場景數據并繪制軌道中心線與軌道線,完成與軌道設計圖的對比與檢測分析。由于現場環境限制,遮擋嚴重,全站儀與GPS等常規設備無法快速進行作業,而且其高質量及高精度的要求也為用戶的工作增加難度。而Trimble SX10以其600米掃描距離與無需拼接的優勢能夠完美解決此問題,可快速獲取場景數據進行數據處理。應某設計院要求,天寶官方授權代理商北京麥格天渱科技發展有限公司使用TrimbleSX10 對此項目進行規劃,實施數據采集與分析,完成最終成果提交。
為保證獲取高質量完整的軌道數據,我們先沿著軌道邊周邊走一圈,進行實地勘察,做項目規劃與評估,以確保作業效率和成果質量。

外業流程
控制測量:根據計劃實施數據采集,先使用GPS對軌道兩邊較高地勢位置進行控制點采集,將Trimble SX10架設已知點,后視為軌道對面已知點,完成測站設立。使用全站儀功能對下一站點的控制點進行采集,并使用掃描功能對所選區域進行點云數據采集,以此方式完成整個控制網創建。

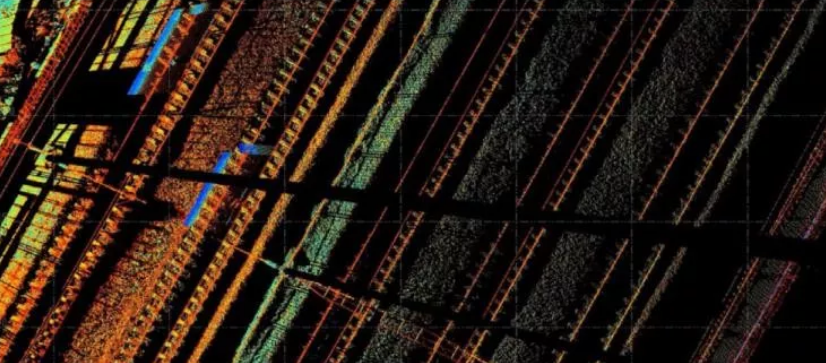

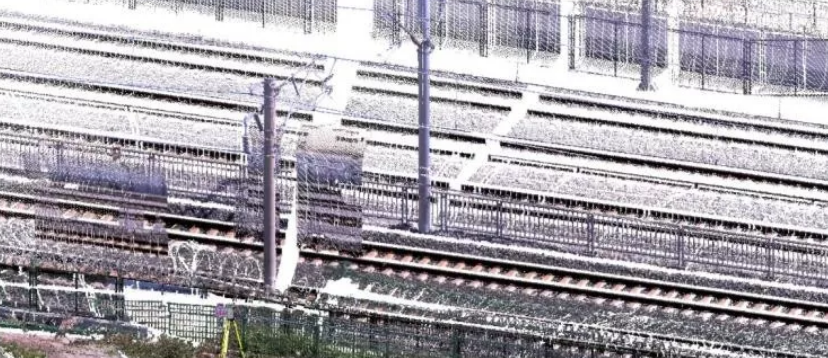

影像、點云采集:在做控制測量的同時完成點云與影像的數據采集,Trimble SX10可以將整個軌道的信息以三維彩色點云的形式展現出來。通過在不同角度進行多方位掃描觀測,確保軌道三維數據的完整性。


內業流程
由于采取已知點架站的方式,因為無需進行點云拼接,導入即是三維點云。

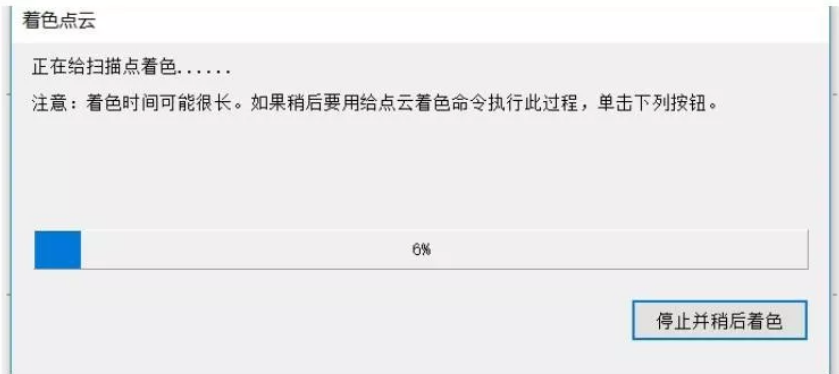

數據導入、著色:使用Trimble Business Center軟件對數據進行導入與著色。

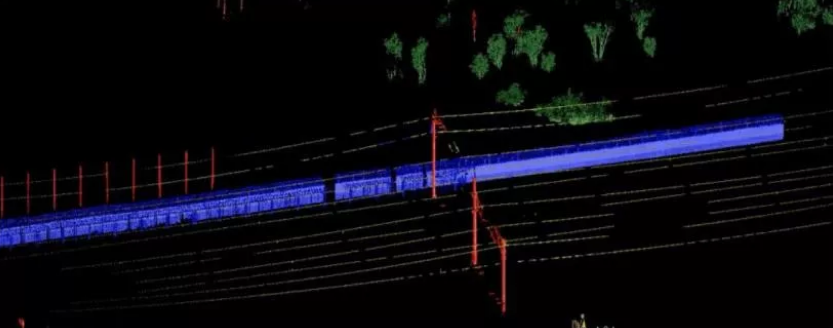

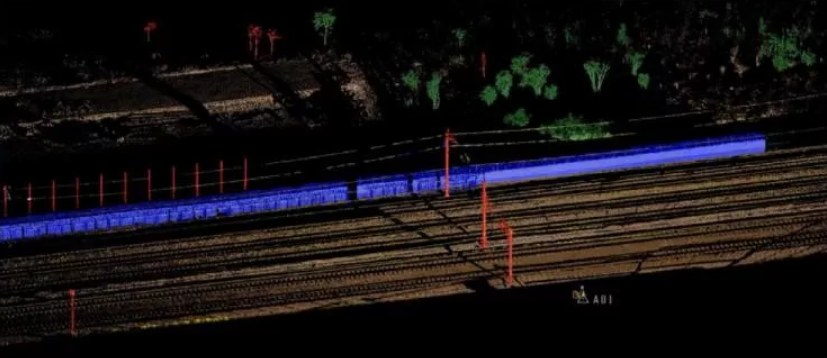

點云自動分類:使用自動分類工具完成建筑、植被、燈桿、地面等分類,完成數據的自動過濾。

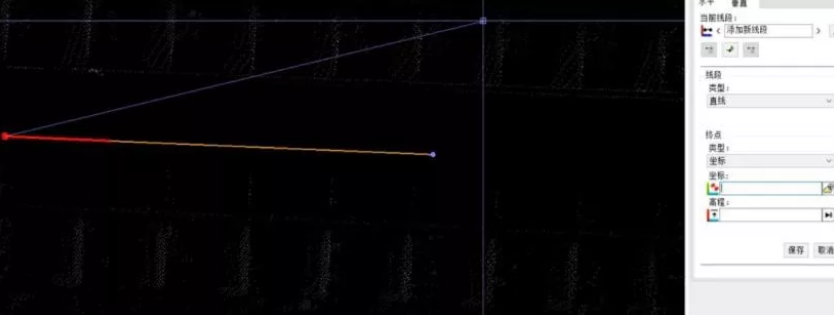

軌道中心線、軌道線繪制:使用自動分類后的數據進行軌道中心線與軌道線繪制。

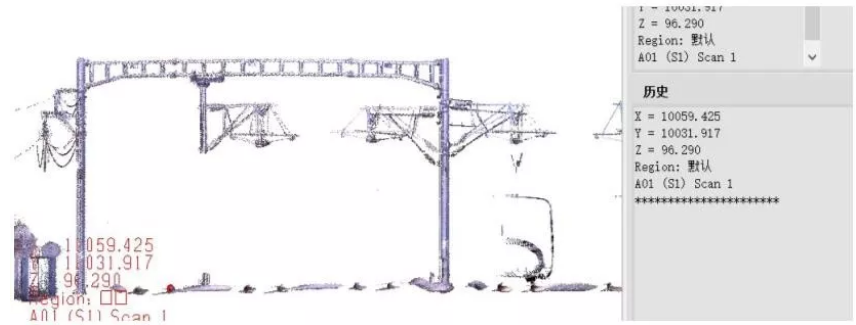

提取軌面高程:使用創建點工具選取軌面最高點,完成軌面高程提取。

項目總結
高效率:2小時完成數據采集與處理
高精度:無需拼接,無拼接誤差,1″的全站儀工作模式
多功能:輕松解決需要幾臺儀器配合才能完成的任務:控制測量、精細掃描、地理影像獲取
較強的內業軟件:點云編輯、自動分類、多樣化顯示、自動擬合軌道中心線、軌道線CAD圖繪制、任意面切割、影像量測等
